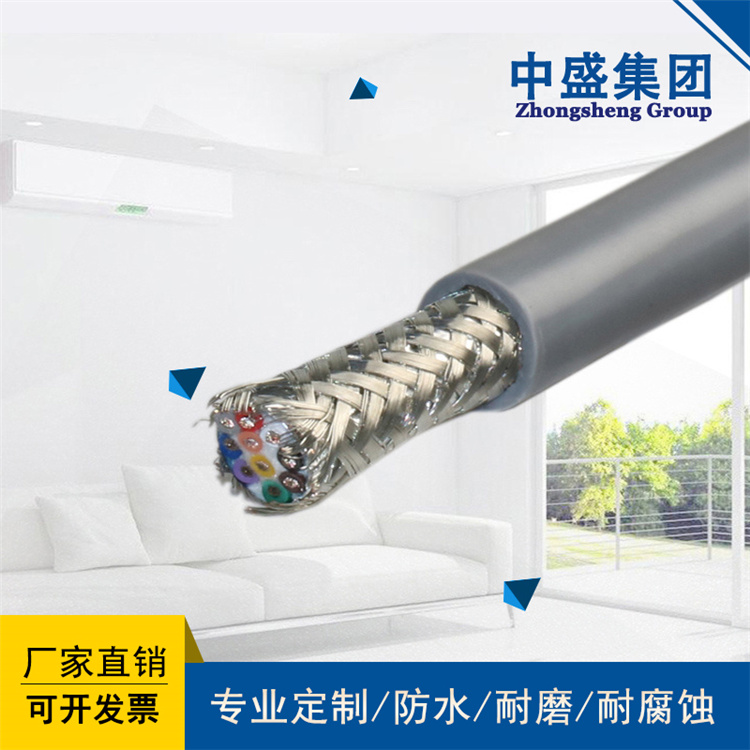

产品名称：安徽天长电缆中盛通讯线铠装双绞屏蔽电缆ASTP-120Ω 2*2
浏览：
添加时间：2021-09-14 10:45:04
推荐度：

介绍：

通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到 1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

通信电缆特点特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。

RS485通讯线结构:

1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm

2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm

3)第一屏蔽:铝箔屏蔽

4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm

5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%

6)内护套：黑色PVC, OD: 8.0mm +/- 10%

经测试RS485通讯线***大的通信距离约为1219M，***大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到***大的通信距离，如果需传输更长的距离，需要加485中继器。RS485总线一般***大支持32个节点，如果使用的485芯片，可以达到 128个或者256个节点，***大的可以支持到400个节点。

因RS485接口具有良好的抗噪声干扰性，较长的传输距离和多站能力等上述优点就使其成为串行接口。因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输

在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

特点：特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。

通讯线1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm

2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm

3)第一屏蔽:铝箔屏蔽

4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm

5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%

6)内护套：黑色PVC, OD: 8.0mm +/- 10%

经测试RS485通讯线***大的通信距离约为1219M，***大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到***大的通信距离，如果需传输更长的距离，需要加485中继器。RS485总线一般***大支持32个节点，如果使用485芯片，可以达到 128个或者256个节点，***大的可以支持到400个节点。
