产品名称：耐弯曲拖链屏蔽电缆
浏览：
添加时间：2014-12-06 10:54:52
推荐度：

介绍：

耐弯曲拖链电缆应用范围：
  耐弯曲拖链屏蔽电缆适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装，工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等，对电磁屏蔽抗干扰好。
拖链电缆型号：TRVVP
产品特性：
防水、防油、耐寒、抗紫外线、耐磨、阻燃。
弯曲寿命500万次以上，适用于快速移动的场合。
电缆结构：
导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准
绝缘：特殊混合PVC绝缘
颜色：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙
      ≥0.5mm黑色数字白色号码编号，3芯以上带有黄绿接地线（黄绿可选）
内护套：改性低粘度强力挤压内护套，PVC材质，耐油。

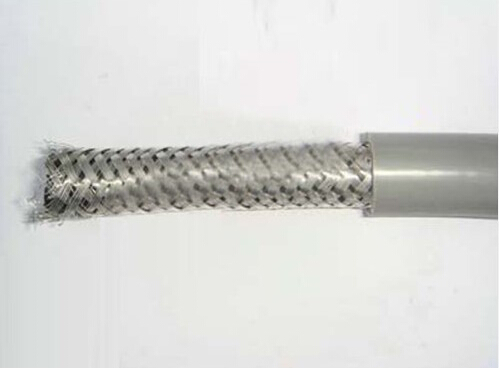

屏蔽：镀锡铜网编织屏蔽，密度80%以上。
护套：特殊改性PVC护套，橙色（RAL2003），黑色（RAL9005）或灰色（RAL7001）
额定电压：≥0.5mm：300/500V；＜0.5mm：300/300V
测试电压：2500V
使用温度范围：固定安装：-30℃至+70℃；
             移动安装：-5℃至+70℃；
***小弯曲半径：固定安装：4*电缆外径；
             移动安装：15*电缆外径
代号型号规格近似密度近似外径
0.2mm2 　　　　　　
SKM 20 03 TRVVP 0.2*3C 47.0 5.8
SKM 20 04 TRVVP 0.2*4C 55.0 6.3
SKM 20 05 TRVVP 0.2*5C 64.0 6.8
SKM 20 07 TRVVP 0.2*7C 84.0 7.8
SKM 20 12 TRVVP 0.2*12C 144.0 10.8
SKM 20 18 TRVVP 0.2*18C 199.0 12.7
SKM 20 38 TRVVP 0.2*38C 391.0 18.1
0.5mm2 　　　　　　　
SKM 50 03 TRVVP 0.5*3C 72.0 7.0
SKM 50 04 TRVVP 0.5*4C 86.0 7.6
SKM 50 05 TRVVP 0.5*5C 102.0 8.2
SKM 50 07 TRVVP 0.5*7C 135.0 9.6
SKM 50 12 TRVVP 0.5*12C 237.0 13.5
SKM 50 18 TRVVP 0.5*18C 333.0 16.0
SKM 50 38 TRVVP 0.5*38C 670.0 23.1
1.5mm2 　　　　　　　
SKM 150 03 TRVVP 1.5*3C 154.0 10.0
SKM 150 04 TRVVP 1.5*4C 188.0 11.0
SKM 150 05 TRVVP 1.5*5C 225.0 12.0
SKM 150 07 TRVVP 1.5*7C 305.0 14.3
SKM 150 12 TRVVP 1.5*12C 551.0 20.5
SKM 150 18 TRVVP 1.5*18C 787.0 24.6
2.5mm2 　　　　　　　
SKM 250 03 TRVVP 2.5*3C 260.0 13.1
SKM 250 04 TRVVP 2.5*4C 319.0 14.4
SKM 250 05 TRVVP 2.5*5C 384.0 15.8
SKM 250 07 TRVVP 2.5*7C 525.0 18.9
4.0mm2 　　　　　　　
SKM 400 03 TRVVP 4.0*3C 350.0 14.8
SKM 400 07 TRVVP 4.0*7C 717.0 21.6
10.0mm2 　　     　　
SKM 1000 03 TRVVP 10.0*3C 814.0 21.5
SKM 1000 04 TRVVP 10.0*4C 1019.0 23.8
